电池配件单臂式超声波清洗烘干设备


技术咨询电话:18911982261

扫一扫二维码,添加微信好友沟通

单臂式自动化电池零部件超声波清洗烘干设备
TYHD-5L12CPH

清洗节拍:

5-10分钟/篮(可根据需要设定)。

清洗槽内尺寸:

400mm×300mm×400mm,清洗槽布置为下凹式,槽子底部斜底焊接,便于排水和排渣。

设备外型尺寸大约占地面积

:L3600×W1500×H1600(mmm)

工作程序:

设计为自动化单臂式超声波清洗烘干设备,传递工件方式从左进右出工件料筐通过自动单臂传送系统进行清洗工艺流程。

设备描述:

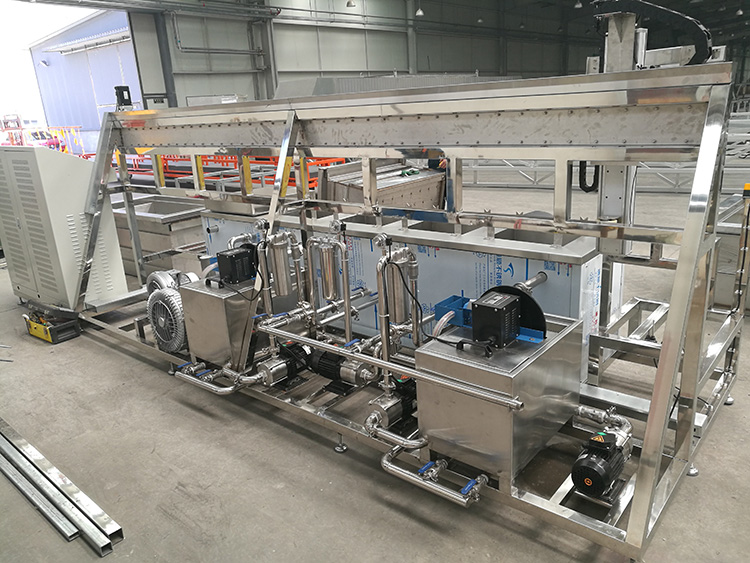

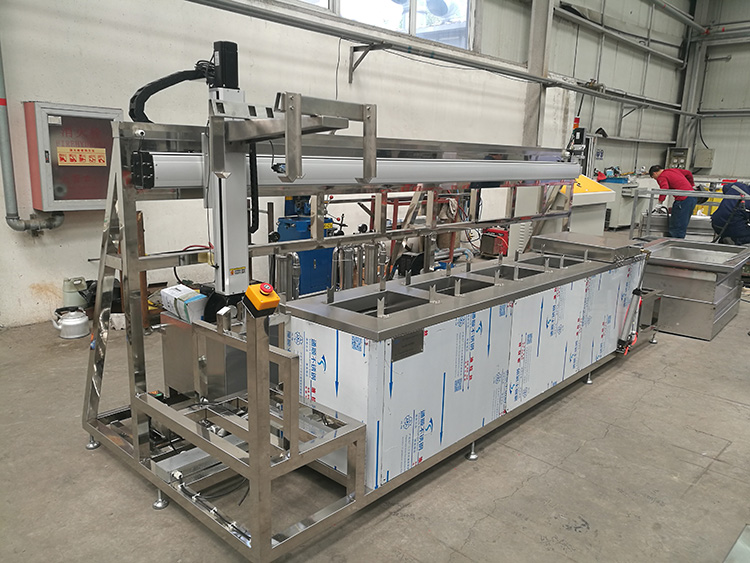

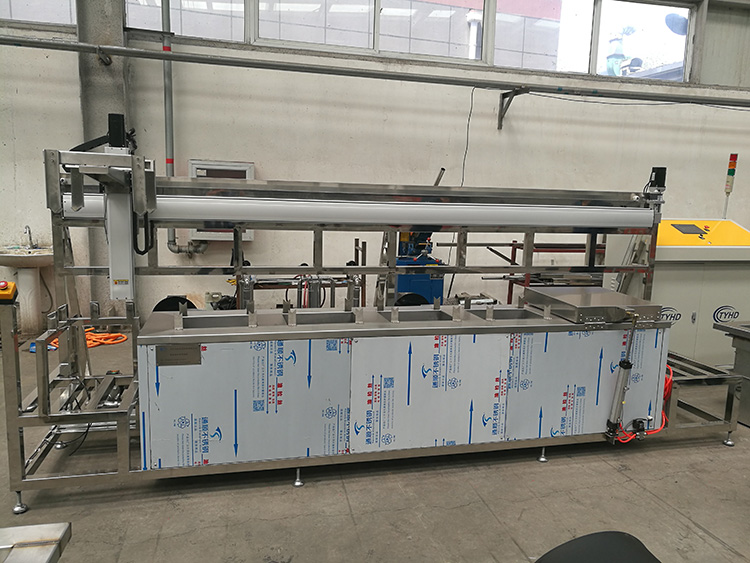

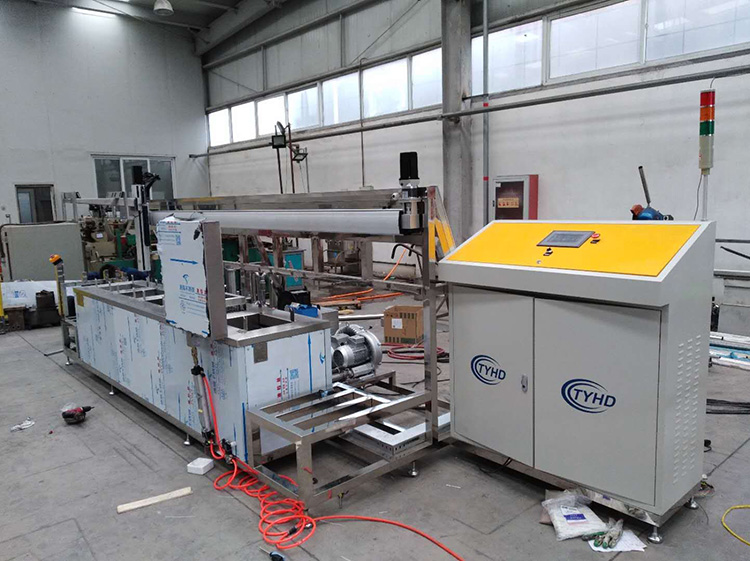

该设备是一台敞开式自动化单臂式超声波清洗及热风烘干组成的一台连续工作的超声波清设备,由五个不锈钢材质制作的超声波除油清洗槽、液下喷淋漂洗、超声波清洗、风刀风切、红外加热风循环烘干槽。首先由人工将需要清洗的工件放入料筐中放到上料位置,机械手将工件提到超声波槽中开启超声波系统对工件进行表面的落尘等附着物的清洗达到对工件表面的洁净,完毕后再把超声波清洗槽中的料筐提出放入到2槽中进行漂洗达到工件表面没有污物的残留,精洗完毕后把工件提出清洗槽依次类推,工件在热风烘干之前对工件进行压缩空气吹水完毕后再进入到烘干槽进行工件的烘干,完毕后机械手自动提出料筐完成清洗工作。我公司特设计以下清洗工艺:

进料→超声波清洗---液下射流漂洗----超声波精洗---风切吹水---热风烘干---出料

  处理能力:清洗节拍初定为5-10 分钟(节拍范围0~9999秒可自由设定)。

  清洗槽超声功率配备:1000W/槽,换能器采用底部布置,共分1组电源驱动,换能器采用台湾“先宁”压电陶瓷换能器,1、3槽超声波清洗槽采用100W/28KHZ,换能器总数为20只。采用螺柱焊接工艺安装换能器,保证换能器永不脱落的同时延长了换能器的使用寿命.功率分配均匀合理.

  电源:380V;50HZ;三相五线制

  电量:整机总功率最大用电量22KW。
