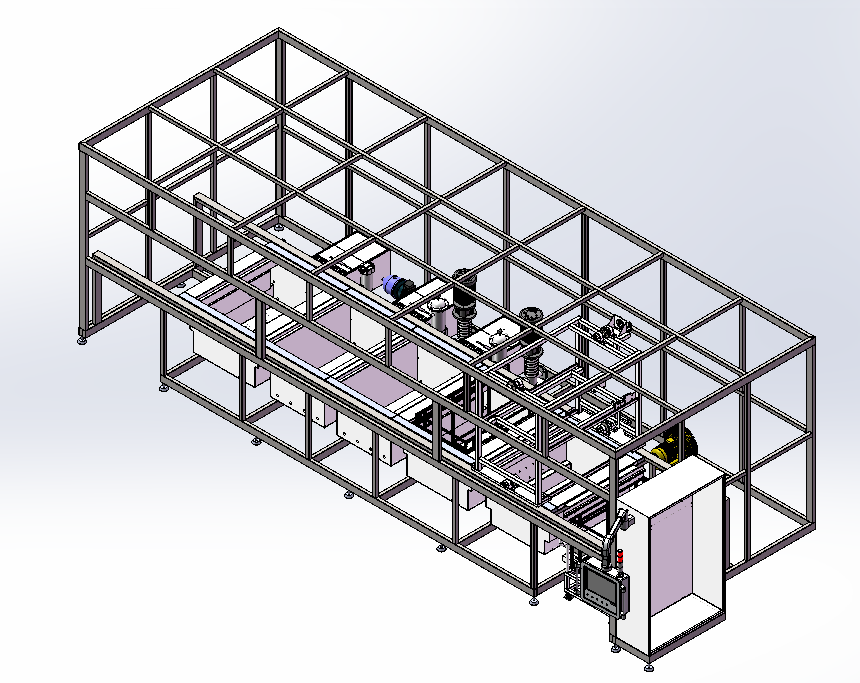

TYHD-L5218CH全自动龙门步进式超声波清洗干燥机
技术咨询电话：18911982261
扫一扫二维码，添加微信好友沟通
TYHD-L5218CH全自动龙门步进式超声波清洗干燥机
设计依据和说明
方案是北京天佑恒达科技有限公司提供的“清洗要求而设计的。本为全自动龙门步进式超声波清洗干燥设备。
清洗槽最大尺寸：L1200 mm×W1000mm×H700mm（含超声振盒尺寸）
设备外形大约占地尺寸：L8000 mm×W3000mm×H2800mm
工作程序：设计为全自动龙门式传递形式，传递工件料篮形式从左进右出；工件料篮通过自动传送系统进行自动进料和自动出料。
我公司设计以下五工位清洗工艺流程：
自动进料→①液下旋流+超声波除油清洗→②液下旋流漂洗→③液下旋流（纯水）漂洗→④超声波（纯水）漂洗→⑤高效热风吹水→自动出料
设备组成部分包括：超声波发生器、液下旋流清洗系统、不锈钢清洗槽、不锈钢储液槽、循环过滤装置、油水分离器、西门子品牌PLC控制龙门步进式机械手、电器控制部分、温控加热装置、自动进出料传送系统、专用工件料筐、高效热风吹水系统、整体清洗机整体废气抽排系统、设备可视全封闭和底盘支架系统等。
